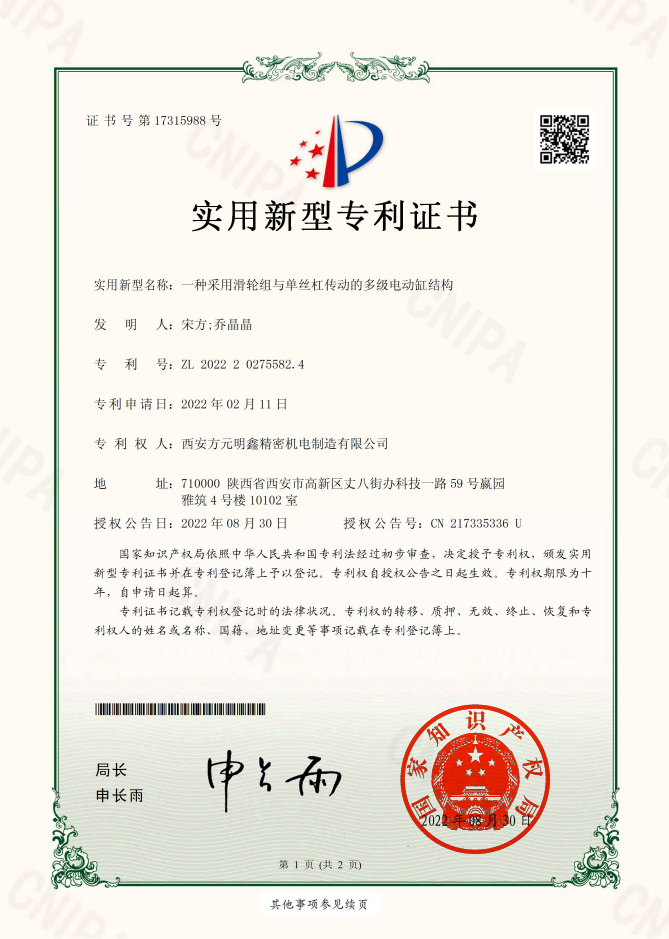

实用新型专利：一种采用滑轮组与单丝杠传动的多级电动缸结构

一、专利名称

        一种采用滑轮组与单丝杠传动的多级电动缸结构

二、专利内容

        本实用新型提供一种采用动滑轮与单丝杠传动的多级电动缸结构，属于电动缸应用技术领域，采用滑轮组与单丝杠传动的结构形式，将丝杠的直线作动与滑轮组传动相结合，在推杆组件上安装有伸缸动滑轮，轴承座上安装有伸缸静滑轮，组成升缸滑轮组，推出负载的距离为螺母伸出距离的三倍，缩缸动滑轮安装在二级缸筒尾部，缩缸静滑轮安装在一级缸筒内壁，组成缩缸滑轮组，负载缩回距离为螺母缩回距离的三倍，三级缸筒、二级缸筒、推杆之间安装有支撑组件。本实用新型采用滑轮组与单丝杠传动的电动缸结构，形式紧凑，运行稳定性好，传动结构简单，工作可靠性高。
